Изготовление спортивного купе Альфа Ромео 1750 из детского конструктора Меркур.

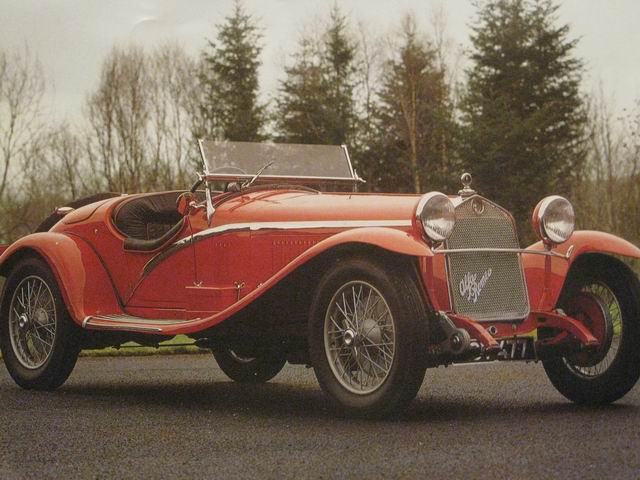

Когда дома есть настенный календарь с машинами, и там есть БОЛЬШАЯ КРАСНАЯ МАШИНА, причем старинная, то через некоторе время отвечая на вопросы подрастающего поколения(периодически обращаясь в Internet), Вы уже знаете про это эту машину ВСЁ!!, ну или почти все :)

Вообщем после недолгих размышлений, было решено приступить к обдумыванию и конструированию данного гоночного автомобиля из металлического конструктора, но так как машина старинная, то было большое желание придать модели максимальную схожеть.

Ещё сразу отошли от оригинала в конструкции передней подвески, её было задуманно сделать пружинной на поперечных рычагах. Данное решение было обусловлено тем, что в наборе есть пружины которые можно использовать, а потом такое решение можно будет использовать и в других моделях легковых автомобилей из металлического конструктора.

Попытка конструирования передней подвески на паралельных рычагах уже предпринималась, но тогда, до использования её в готовой модели дело не дошло, хотя позволило создать пример на котором можно показать и объянснить работу подвески.

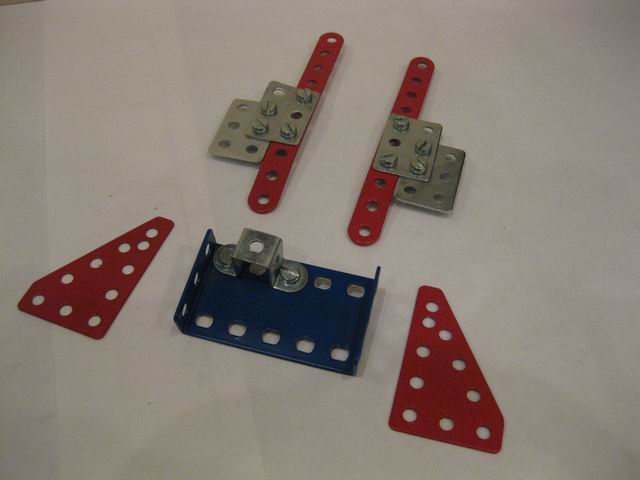

Как всегда после подбора примерного масштаба будущей модели стал собираеть каркас кузова из деталей конструктора, по возможности старались использовать красные и серебристые панели. Кстати одной из особенностей наборов Меркур, является качественная окраска металлических деталей детского конструктора, что позволяет создавать модели в разной цветовой гамме.

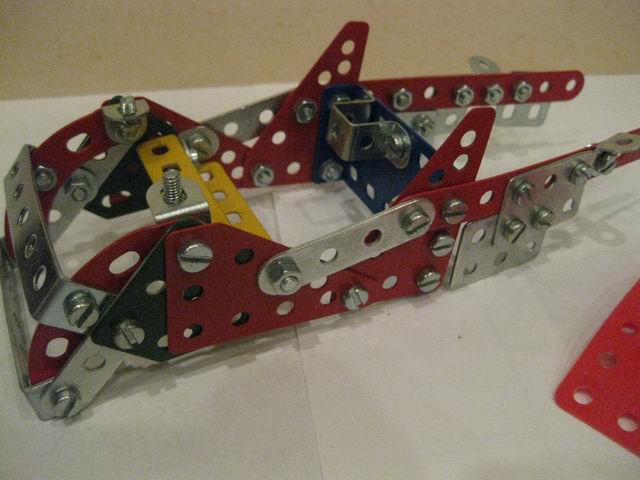

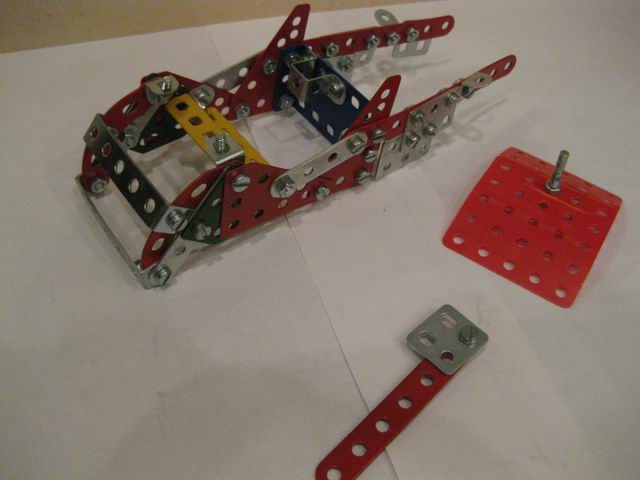

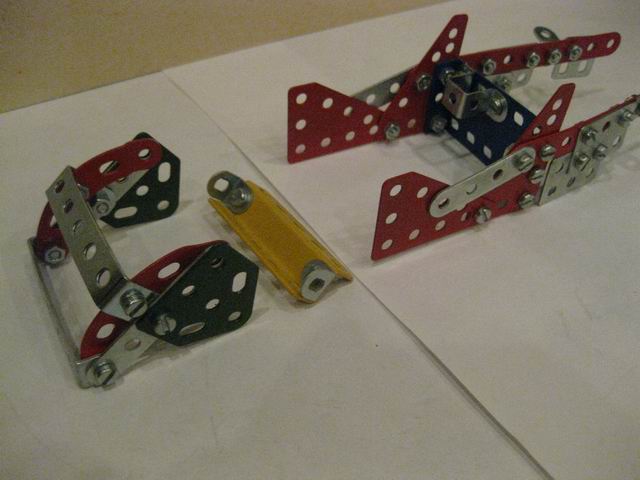

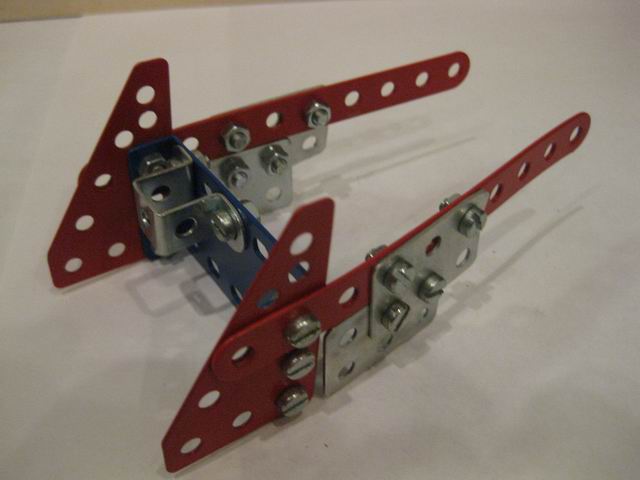

Первый этап это сборка передней и задней части кузова модели из деталей металлического конструктора в соответствие с будующими формами выбранной модели Альфа Ромео 1750.

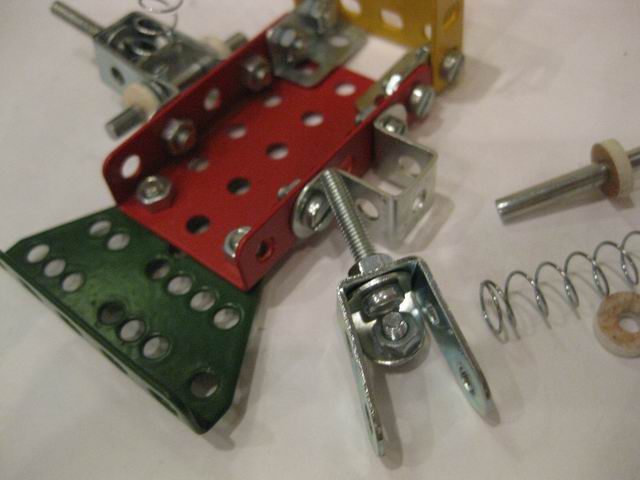

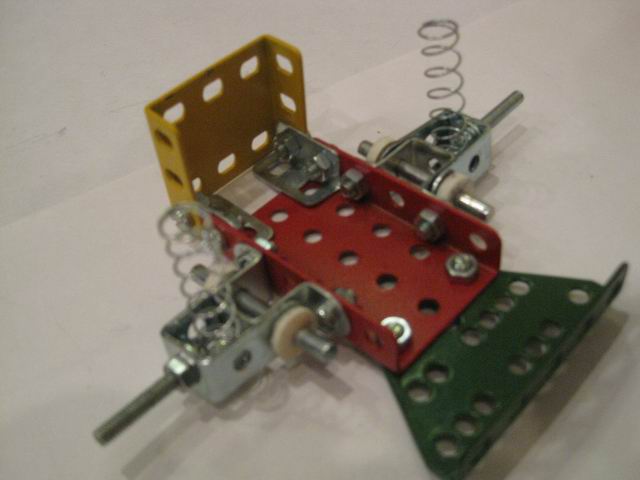

После соединения обоих частей преступили к созданию конструкции передней подвески. Она будет на качающихся рычагах с пружинами. На третьей в этом ряду фотографии виден рычаг и его устройство.

Рычаг состоит следующих деталей детского конструктор: уголник 1х1, скоба 2х1х2, длинный винт необходим чтобы скрепить опору пружины подвески и в продолжение стать осью клеса, а маленький(короткий) винт необходим для фиксации пружины в самом рычаге.

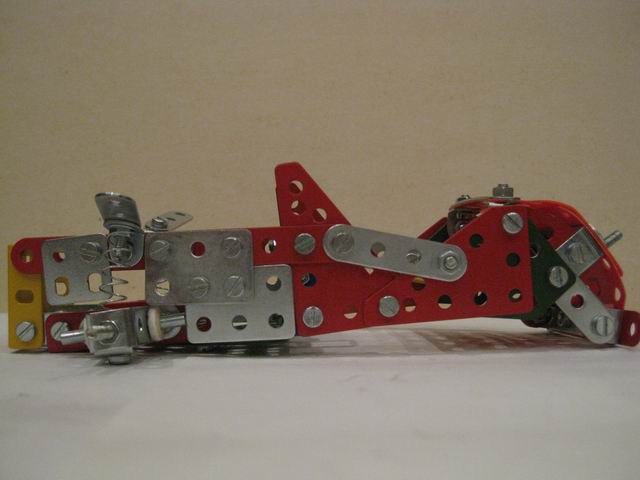

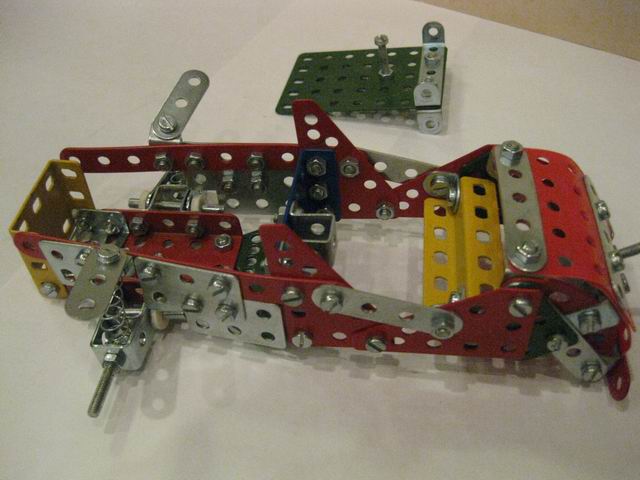

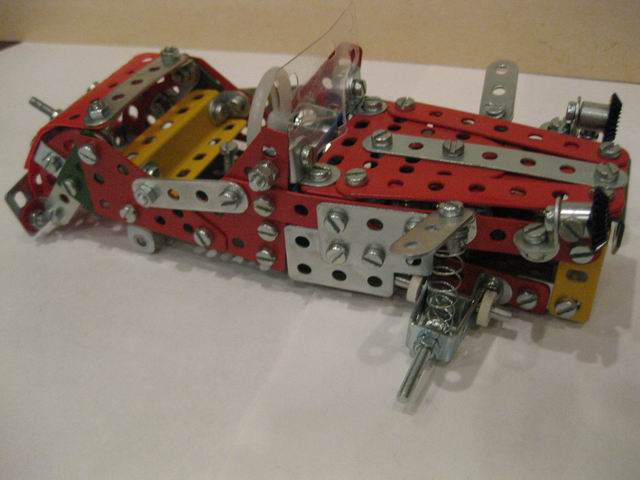

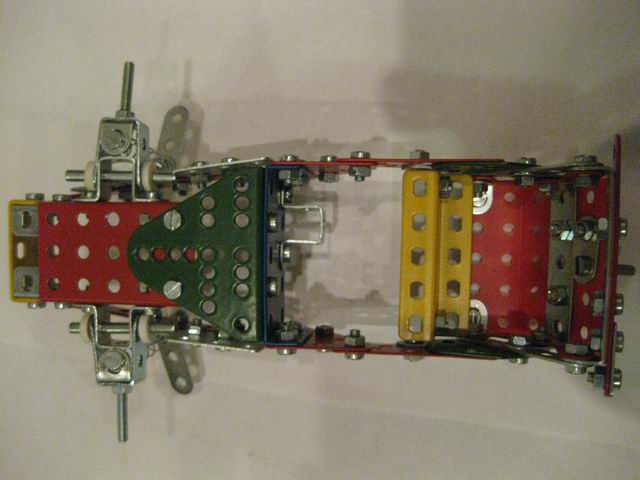

Потом из металлических планок сделали верхние опоры и прикрепили нижнюю часть с элементами подвески к ранее собранному кузову из других деталей металлического конструктора.

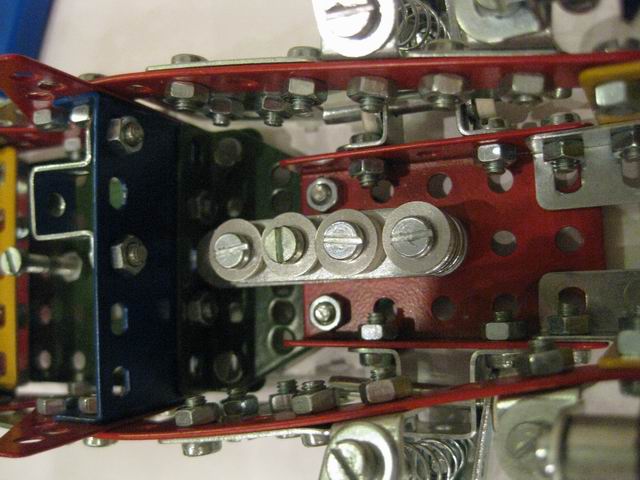

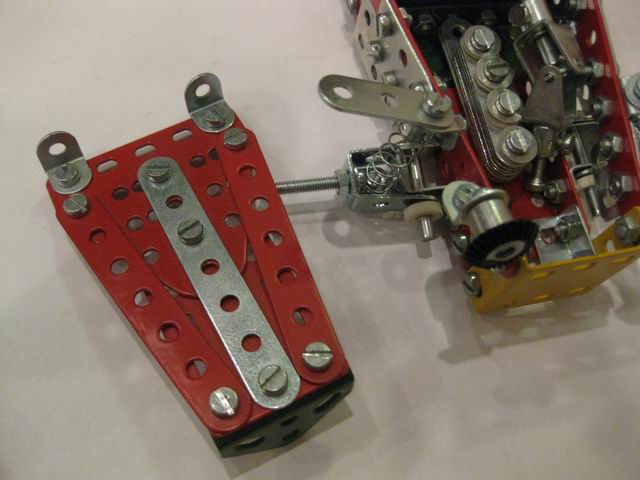

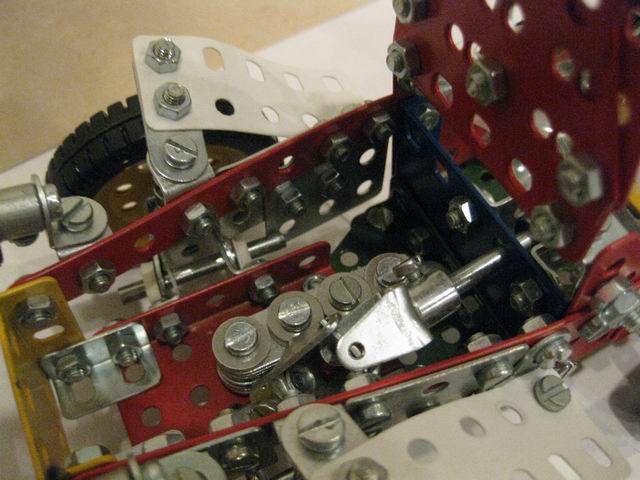

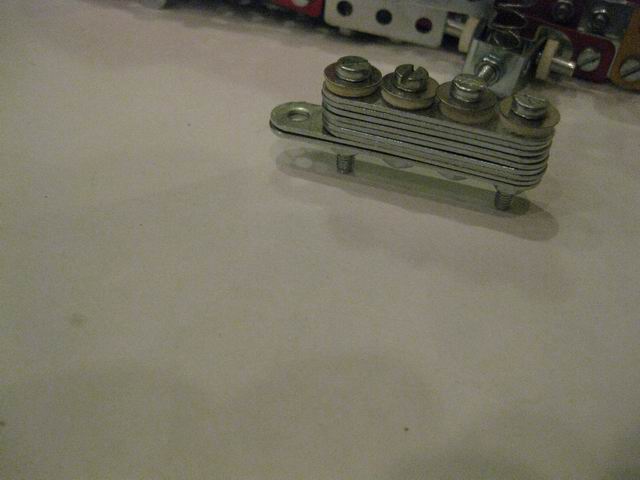

Сборка продолжилась изготовлением днища машины с закреплением на нем ручки переключения коробки передач. Двигатель собрали четырех цилиндровый и водрузили его в моторный отсек.

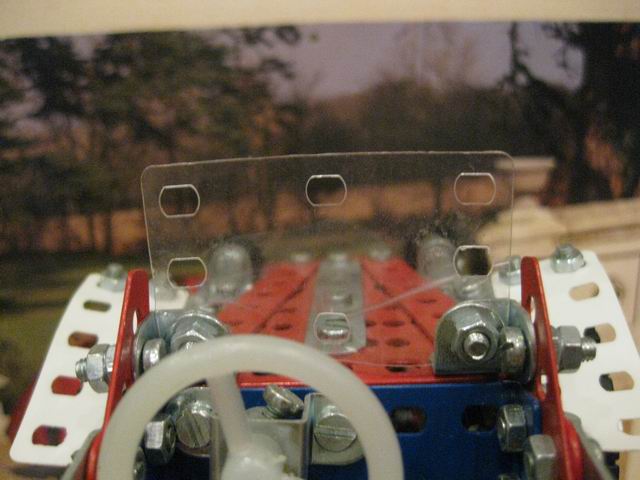

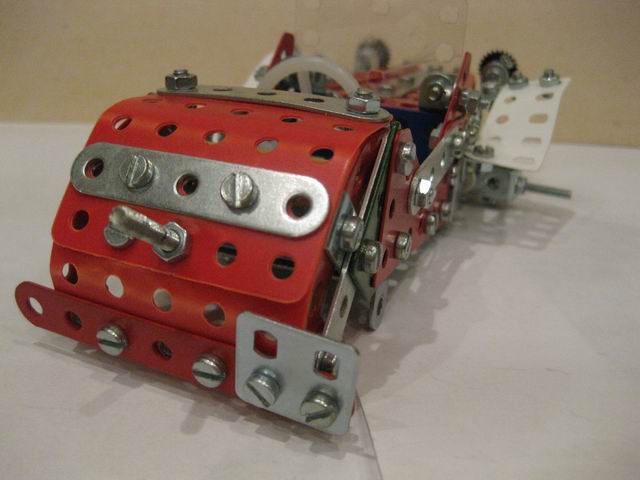

Дальше КАПОТ модели гоночного автомобиля - он должен идти на конус точно повторяя угол боковых панелей моторного отсека. Перебрав несколько комбинаций отсановились на конструкции которая видна на фотографии. Ветровое стекло у мдели также закреплено на капоте и поднимается вместе с ним. Из пластиковых элементов сделаи передние крылья.

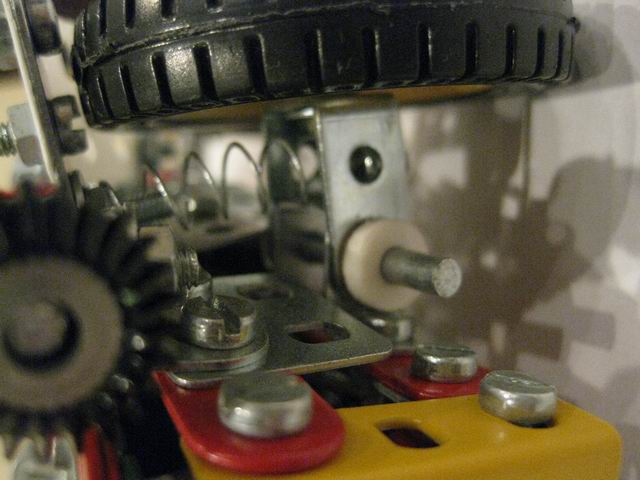

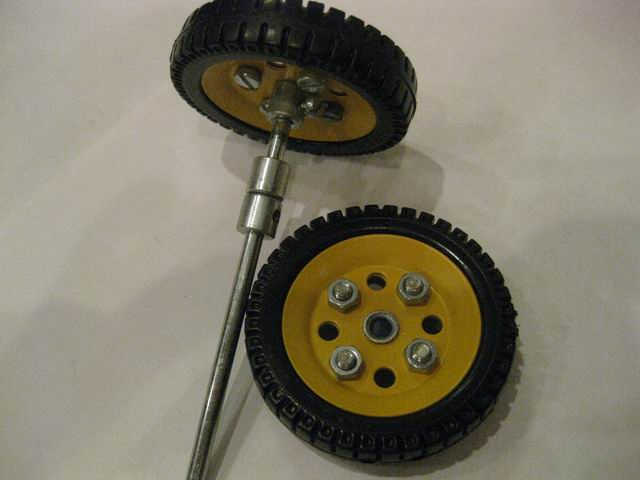

Сборка подвески и установка колес была самой прстой операцией не требующей много времени.

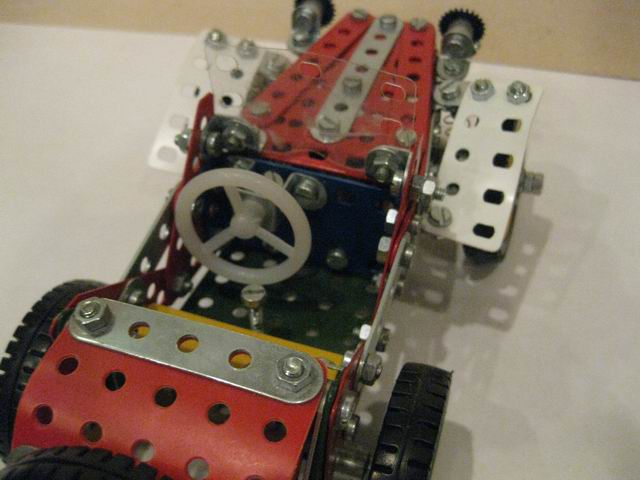

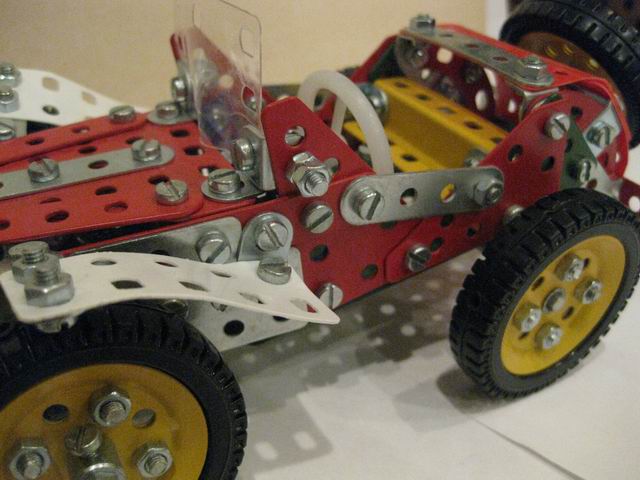

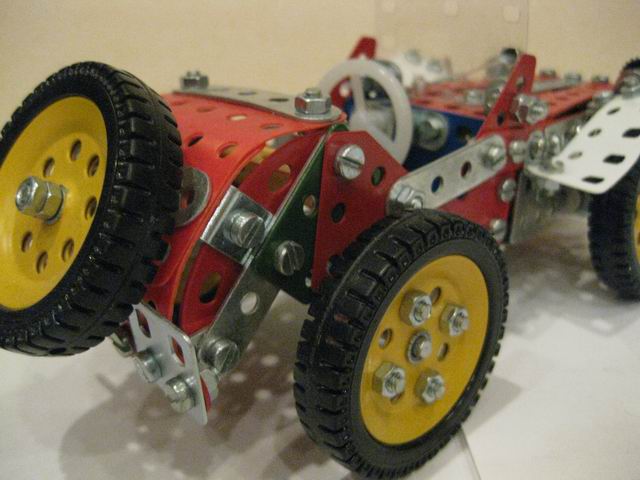

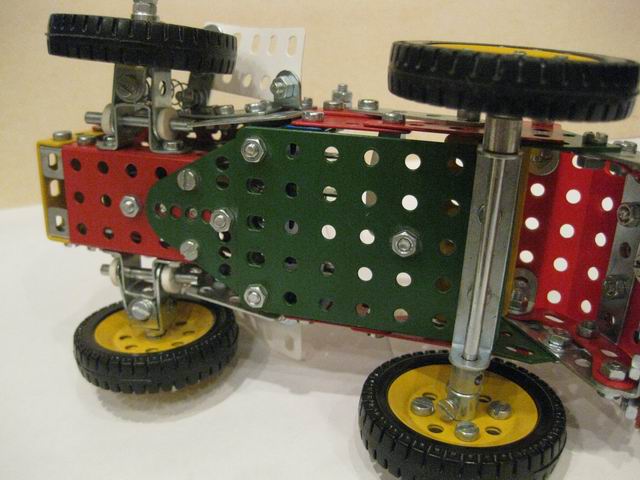

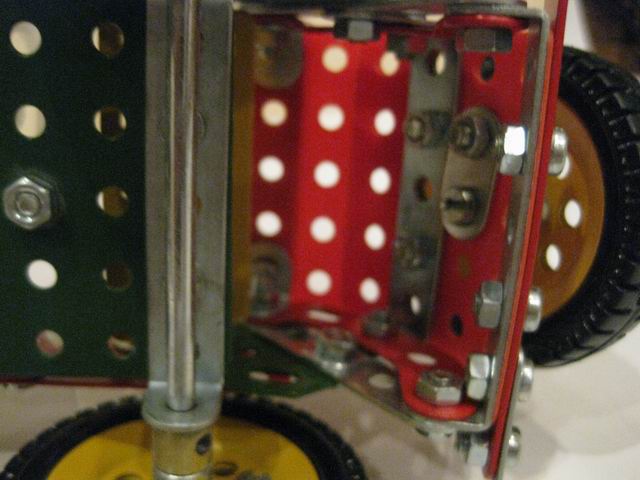

На этих фотографиях представлены дополнительные виды на модель сделанную из детского металлического конструктора, позволяющие лучше понять устройство модели Альфа Ромео 1750 из наборов конструктоар Merkur.

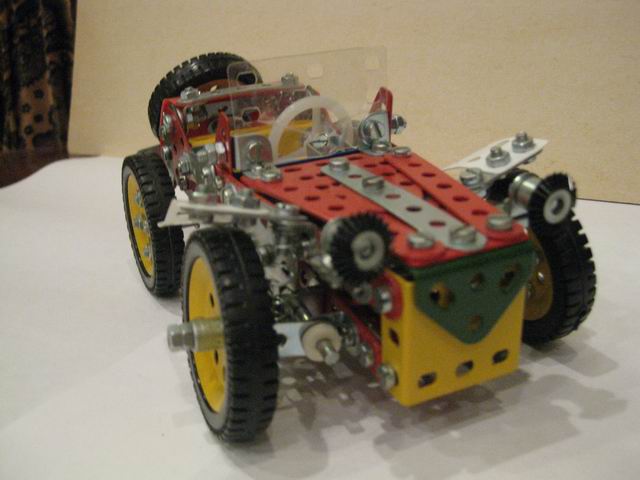

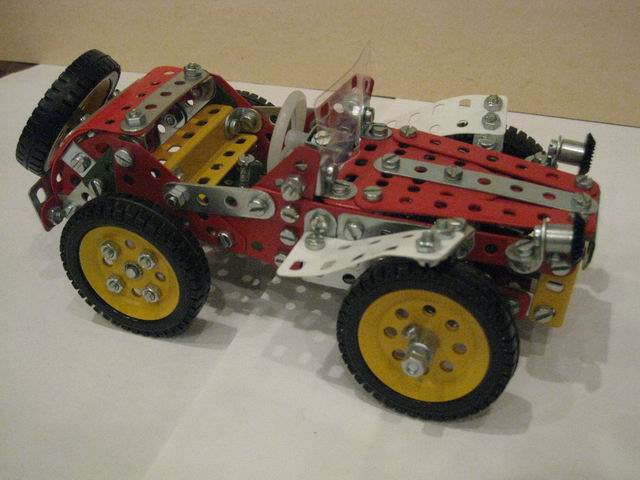

На этих фотографиях видно ЧТО получилось из детского конструктора и какие детали металлического конструктора необходимы, для того чтобы картинка с календаря стала моделью и могла принять участие в играх наряду с другими моделями машин.
